2W系列銅電磁閥

【2W系列電磁閥產品用途】：

2W電磁閥是自動控制系統中常見的管路開關元件，被廣泛應用于石油、化工、冶金、食品、造船、醫療、環保及其他個工業部門的管路裝置中，完成系統中氣體、水、液體、油類（4E）等介質的自動控制，實現節能和程序控制的自動化。

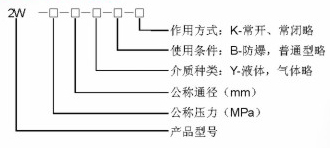

【2W系列電磁閥型號說明】：

【2W系列電磁閥技術參數】：

工作介質	煤氣、液化氣、空氣，水，油（粘度≤4E)
介質溫度℃	≤80
公稱壓力（MPa）	1.0
工作壓差（MPa）	0~1.0                     0.01~1.0
電源電壓	AC220V其余規格可作特殊訂貨
使用壽命	按JBT/7352-94規定
額定流量系數（KV)
泄露量（ml/min）	按JB/T7352-94規定
公稱通徑	3	4	5	6	8	10	15	20	25
功耗（VA)	17

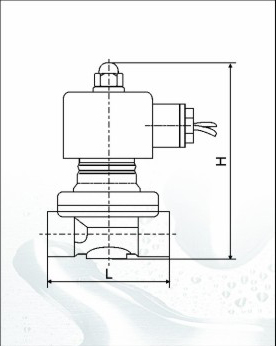

【2W系列電磁閥安裝尺寸】：



公稱通徑DN	外形尺寸		螺紋連接
	H	L	G
3	75	40	1/8
4	75	40	1/4
5	75	40	1/4
6	85	52	3/8
8	85	52	3/8
10	117	69	3/8
15	117	69	3/8
20	123	73	3/4
25	134	99	1

 【2W系列電磁閥訂貨須知】：

1.訂貨時請注明型號，公稱通徑，公稱壓力，工作介質，工作壓差，介質溫度，電源電壓及頻率，介質粘度。

2.電磁閥一般工作電壓為220V，電壓波動量為85% ~ 110%的額定電壓，如果超過此范圍，請訂貨時注明電壓的波動量，其他規格電源電壓可做特殊訂貨。

3.閥門的開通時間達12小時/天以上，請選用常開式電磁閥。當使用環境周圍有易燃易爆品，請選用防爆型電磁閥。

4.若已經由設計單位選定上正流體公司的ZBSF不銹鋼電磁閥型號，請按ZBSF不銹鋼電磁閥型號直接向我司銷售部訂購。
5.當使用的場合很重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。

【2W系列電磁閥安裝須知】：

1.安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。

2.電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，須定期清潔干凈。

3.在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，安裝旁路裝置。

如圖（三）當電磁閥安裝在支路時，電磁閥的口徑應比主管道上的閥門口徑小，

如圖（四）分路裝置。注意：支路上的閥門平時須關閉。

4.安裝電磁閥前，管道必須清洗干凈。建議閥前安裝過濾器，蒸汽管路安裝疏水閥。

5.不要將閥安裝于管道低凹處，以免因蒸汽冷凝水，雜質等沉淀在閥內而妨礙動作。

6.普通型不可在爆作危險場合使用。

7.在管道剛性不足情況下，建議把閥前后管子用支架固定，以防電磁閥工作時引起振動。

8.在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。

9.電磁閥前后管道上需裝壓力表，以便觀察管道壓力。
