UHZ-52Z系列磁翻板液位计

U HZ-52Z系列侧装式磁翻柱液位计， 是本厂引进、吸收国外同类产品， 并加以吸收、消化、提高， 按原化学工业部颁布的磁性液位计标准HG/T 21584-95研制生产的产品?？捎糜谒?、罐、槽、球形容器和锅炉等设备的介质液位检测。该系列磁性液位计可以做到高密封、防泄漏适应于高压、高温、腐蚀性介质的液位测量，使用可靠，安全性好，它弥补了玻璃板(管)液位计指示不清晰，易破碎的不足，不受高、低温度剧变的影响，不需多组液位计的组合。全过程测量无盲区，显示醒目，读数直观，测量范围大，特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压高粘度、有毒、有害、强腐蚀性介质，更显其优越性。因此，它比传统的玻璃管，板式液位计具有更高的可靠性、安全性、先进性、实用性。侧装式磁翻柱液位计的最显著特点是液体介质与指示器完全隔离，所以在任何情况下都非常安全、可靠、耐用、而且各种型号的液位计配上液位报警、控制开关， 可实现液位或界位的上、下限越位报警、控制或联锁， 配上静压式液位变送器或干簧-电阻式液位变送器， 可将液位、界位信号转换成二线制4-20mADC标准信号，实现远距离指示、检测、记录与控制。该系列侧装式磁翻柱液位计可广泛适用于电力、石油、化工、冶金、环保、船舶，建筑、食品等各行业生产过程中的液位测量与控制。

特点

适合容器内液体介质的液位、界位的测量。除现场指示，还可配远传变送器、报警开关、控制开关，检测功能齐全。

●指示新颖，读数直观、醒目，观察指示器的方向可根据用户需要改变角度。

●测量范围大，不受贮槽高度限制。

●指示机构与被测介质 隔离，因而密封性好，可靠性高，使用安全。

●结构简单，安装方便，维护费用低 磁性浮 、磁翻柱 指示器

●耐腐蚀、无需电源、防爆

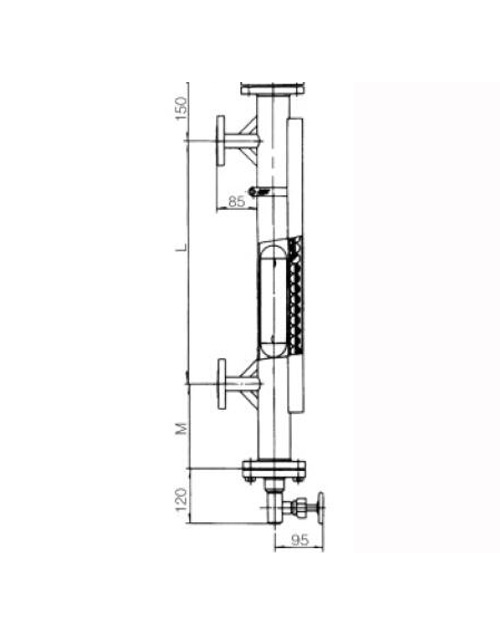

结构原理

液位计根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的 磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180°，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。

液体介质密度与沉筒距对照表(PN 1.6~40.MPa)

1、测量范围：0~15000mm。

2、准确度：±10mm±16mm

3、翻柱直径：10mm16mm

4、公称压力：PN 1.6~10.0MPa

5、公称通径：DN20mm

6、介质密度：≥0.45g/cm

7、介质密度差：≥0.15g/cm(测量界位)

8、介质温度：-20~+250℃(特殊要求可达450℃)

9、介质粘度：≤150Cp=200cst， 对于粘度大的介质或温度低

时易结晶的介质，可根据用户要求选带蒸汽夹套式液位计

10、环境振动：频率≤25Hz振幅≤0.05mm

11、跟随速度：≤0.08m/s

12、连接法兰：采用化工部1997年最新颁布的HG20592~20635-97标准若采用其他标准

(如GB， ANSI， DIN等标准) ， 请用户在订货时注明。

13、SX G系列数字显示调节报警仪、光柱显示调节报警仪详见说明书。

报警器技术参数

1、供电电源电压：220V.AC，50Hz，

2、输出信号：二：?？?，二常闭开关信号

3、开关触点容量：220V，2A

4、工作寿命：>105次

5、报警精度：±5mm

6、环境温度：-40~+60℃

7、环境振动：频率≤25Hz振幅≤0.5mm

8、防爆型式及防爆标志：经化工部电气仪表防爆质量监督检验中心检验合格。

防爆标志dI IBT 6。防爆证号：CE 991009

9、报警开关防爆软管接口：M20X1.5内螺纹。

运传(变送)装置技术参数

1、远传装置量程：0~15000mm；在同一个设备上，因量程过大而同时使用多台同一型号

的浮子液位计时，远传部分可以串联使用，但用户在订货时须注明。

2、精度：±10mm

3、回差：±10mm

4、输出信号：4~20mA.DC

5、远传最大距离：3Km，设电缆电容、电感最大值不超过0.04uF、2mH

6、电源电压：24V.DC、220V.AC50Hz(浮子液位计配带24V直流稳压电源)

7、环境温度：-40~+60℃

8、环境振动：频率≤25Hz振幅≤0.05mm

9、负载阻抗：250Q

10、防爆软管接口：M20X1.5内螺纹

11、功耗：<1.0W

12、防爆型式及防爆标志：经化工部电气仪表防爆质量监督检验中心检验合格。

防爆标志：d lIBT 6。防爆证号：CE 991008。
